云母胶带电气绝缘

耐火云母电缆带

要点总结：

当电气火灾威胁生命和财产时，安全与灾难的区别往往取决于电缆本身。标准布线在极端高温下可能会灾难性失效，而云母耐火电线在关键时刻仍能正常工作，为疏散和应急响应争取宝贵时间。

这种非凡的矿物革新了各行业的电缆安全，从核电厂到地铁系统。了解云母如何将普通电缆转变为救生安全系统，揭示了工程师为何在关键应用中指定这些材料，因为失败不是选项。

云母耐火性的科学原理

云母卓越的耐火性源于其独特的晶体结构和天然成分。与在相对低温下熔化或燃烧的合成材料不同，云母在超过1000°C的高温下仍能保持结构完整性，是自然界最有效的热屏障之一。

该矿物的层状晶体结构形成了多重热传递屏障。暴露于火焰时，云母不会像塑料绝缘层那样熔化或滴落。相反，它形成保护屏障，保护导体免受热损伤，同时保持电气连续性。

这种热稳定性在火灾期间至关重要，维持应急系统供电可能意味着成功疏散与悲剧之间的差别。带有云母绝缘的耐火电缆在直接火焰暴露下可持续工作数小时，为应急照明、消防泵和通信系统供电。

该材料的低热导率防止热量迅速传递到电缆芯，而其高熔点确保即使在极端条件下也能保持结构完整性。这些特性使云母成为安全关键应用中不可或缺的材料。

云母如何增强电缆结构

耐火云母电缆带

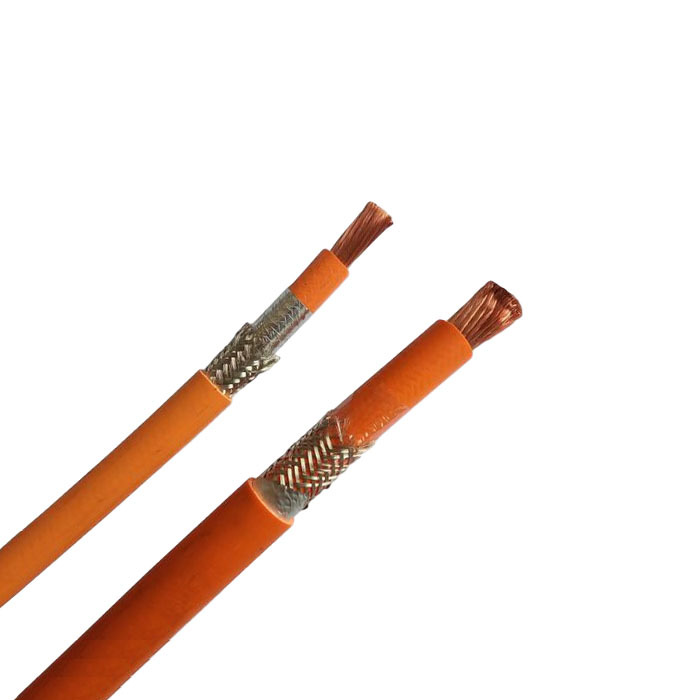

现代耐火电缆结构通过多种成熟方法引入云母。云母带缠绕是最常见的方法，薄云母片与玻璃纤维或其他背衬材料结合，缠绕在电缆芯或整体电缆组件上。

这种缠绕技术形成多层保护。最内层云母保护单个导体，外层提供额外的热屏障。重叠结构确保无缝隙，防止热量渗透破坏电缆完整性。

云母填充复合材料是另一种结构方法，将细磨云母混入电缆护套材料中。这种方法使耐火性能分布于整个电缆结构，形成均匀保护，不依赖于完美的带材应用。

一些制造商结合两种方法，使用云母带作为主要保护，云母填充复合材料作为次级屏障。这种冗余设计确保即使在安装或使用过程中个别保护层受损，性能仍然可靠。

温度性能和持续时间标准

耐火电缆性能通过耐温能力和火灾条件下的持续运行时间来衡量。标准测试将电缆暴露于750°C至1000°C的温度，同时保持电气连续性达规定时间。

云母增强电缆通常能承受这些极端温度30分钟至3小时，具体取决于结构和应用要求。这一延长的性能窗口为应急响应和疏散程序提供了关键时间。

该矿物的性能在整个温度范围内保持一致。不同于随着温度升高逐渐退化的材料，云母在整个温度谱中保持其保护特性，确保从初期加热到火灾高峰期的可靠性能。

火灾暴露期间的电路完整性是关键性能指标。云母耐火电线必须在火焰暴露时保持电气连续性，确保应急系统在最需要时继续运行。

工业应用和要求

核电设施是耐火电缆最苛刻的应用之一。这些设施要求电缆在极端条件下保持数小时功能，同时防止火灾在隔间间蔓延。

云母增强电缆符合严格的核工业标准，包括IEEE 383及全球核安全监管机构的要求。该材料的抗辐射性能为这些严苛环境增添了另一层可靠性。

公共交通系统高度依赖耐火电缆以确保紧急情况下乘客安全。地铁隧道、机场和铁路系统指定云母增强电缆用于应急照明、通信系统和消防设备。

石化设施面临爆炸性气氛与火灾风险的独特挑战。云母绝缘提供必要的热保护，确保安全运行，同时满足危险区域分类要求。

高层建筑在生命安全系统中采用耐火电缆，包括火警电路、应急通信和电梯召回系统。建筑规范越来越多地要求这些材料用于必须在火灾中保持运行的关键电路。

电缆类型和配置

耐火云母电缆带

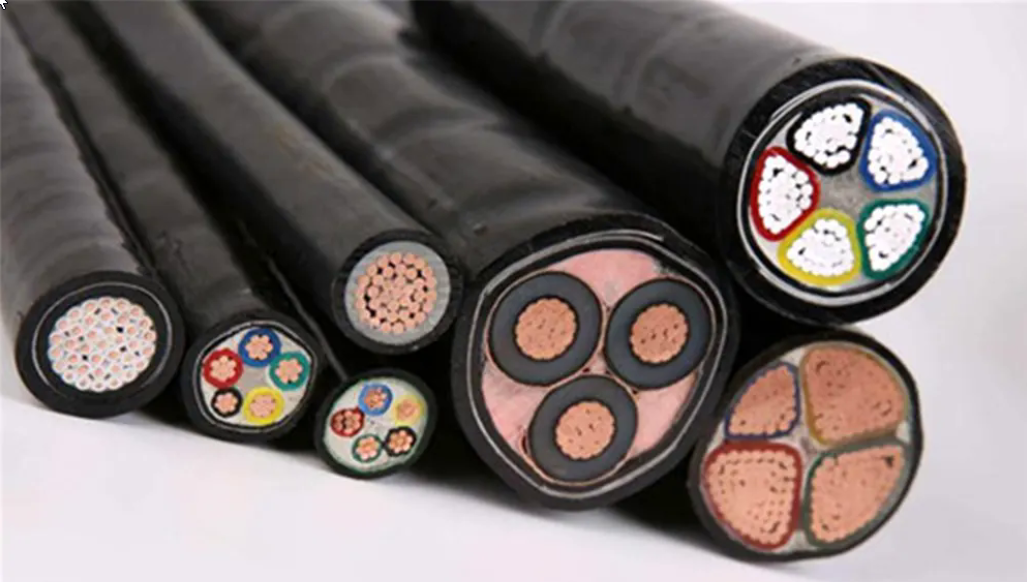

电力电缆是云母耐火结构最常见的应用。这些电缆为应急系统供电，必须在火灾事件中持续供电。

仪表电缆因其在监控和控制系统中的作用需要特别考虑。云母增强结构保护敏感信号传输，同时在火灾条件下保持电路完整性。

热电偶电缆特别受益于云母绝缘，保护高温工业过程中的温度测量电路。该材料的热稳定性确保即使在极端环境中也能准确测温。

应急系统的通信电缆需要在火灾期间可靠传输数据。云母保护防止信号衰减，确保通信系统在关键时刻保持网络连接。

安装和处理注意事项

正确的安装技术确保云母耐火电缆按设计性能工作。小心处理防止损坏保护云母层，避免影响耐火性能。

由于云母带结构的刚性，弯曲半径要求对云母增强电缆更为严格。过度弯曲可能导致保护层开裂，形成热量渗透的薄弱点。

接头和终端技术需特别注意，确保电缆线路全程的耐火性能。采用合适的耐火接头复合材料和技术，保证连接处保护的连续性。

支撑系统必须适应云母增强电缆的重量和刚性特性。合理选择电缆桥架和间距，防止机械损伤影响耐火性能。

测试和认证标准

国际标准规范耐火电缆的测试和认证。IEC 60331定义电路完整性要求，IEC 60332涉及火焰蔓延特性。

测试协议在标准火灾条件下暴露电缆，同时监测电气性能。电缆必须在暴露期间保持规定的电压和电流能力，方可获得认证。

第三方测试实验室提供电缆性能的独立验证。该认证过程确保电缆符合安全要求，并在实际火灾条件下可靠运行。

制造过程中定期的质量控制测试保持生产批次间性能一致。持续验证确保每根电缆都达到安全关键应用所需的高标准。

维护和生命周期考虑

正确安装的耐火电缆几乎不需维护。但定期检查有助于发现可能影响性能的问题。

目视检查重点是电缆护套完整性和支撑系统的合理性。任何外层保护层的损伤应及时处理，以维持耐火能力。

环境因素可能影响长期性能。紫外线照射、化学污染和机械应力可能需要采取保护措施或根据安装条件定期更换。

生命周期规划应考虑这些电缆的关键性质及其在生命安全系统中的作用。主动更换策略确保在建筑或设施的运营寿命期间持续可靠。

未来发展与创新

先进的云母成分持续提升耐火电缆的性能。新的结合剂和制造技术在保持热保护能力的同时增强了柔韧性。

将云母与其他耐火材料结合的混合结构提供了更优的性能特性。这些创新在保持云母绝缘热优势的同时改善了机械性能。

智能电缆技术结合光纤监测系统，有助于在影响性能之前检测电缆状况和潜在问题。这些系统能提前预警可能影响耐火性的故障。

环境因素推动了更可持续云母电缆结构的发展。可回收材料和减少环境影响的制造工艺满足日益增长的可持续性要求，同时保持安全性能标准。

了解云母在耐火电缆结构中的作用，揭示了为何这种天然矿物在关键应用中保护生命和财产安全不可或缺。
